移动模架
所属类别：路桥设备
移动模架（造桥机）是现浇梁柱架桥工艺的专用工程设备之一。该设备自带模板，利用承台或墩柱作为支撑，对桥梁进行现场浇筑的施工机械。移动模架主要由支腿机构、支承桁梁、内外模板、主梁提升机构等组成。可完成有移动支架到浇筑成型等一系列施工。移动模架分为上承式移动模架和下行式移动模架.上承式移动模架主要由主梁系统、悬挂系统、横移机构及锁定机构、模板系统、后走形机构、支承系统、电气液压系统及辅助设施等部分组成。主梁位于桥面上，支承点即支腿位于桥面或墩顶上，通过后走形机构可实现自动走形。模板系统及梁体荷载通过悬挂系统传递到主梁上，纵移过孔时通过横移开启悬挂系统和外模系统或横移打开底模系统或旋转张开底模系统以避开桥墩。该类模架的优点在于：1. 移动模架占用桥下净空小，对低矮桥墩具有很强的适应性；2. 因支承点即支腿位于桥面或墩顶上，与墩周不发生关系，对空心桥墩可不作处理，水中桥墩或桥墩形状与尺寸变化亦无妨碍；3. 支承支腿可自行向前倒装，能实现自动走形，纵移过跨平稳快捷；4. 由于主梁位于桥面上，模架可直接通过连续梁；5. 拆除外模系统后模架主体可通过隧道，短距离转场较为方便。 下行式移动模架的承重主两系统位于桥面下方，外模系统支承载两侧承重主梁上，主梁系统通过支撑托架直接支撑在承台上，或通过在墩身上预留安装孔安装支撑托架支撑；支腿设置横移位油缸，便于调整主框架位置，以保证梁位的准确，且便于曲线过孔作业；过孔时外模系统横向开启以避开桥墩；外模系统随主梁系统一起过孔，支撑托架可自行向前倒装；占用桥下净空稍大；通过采取相应措施亦对低矮桥墩具有较强的适应性。下行式移动模架主要组成有支撑托架、推进小车、主梁、前鼻梁、后鼻梁、横梁、外模及内模系统组成。下行式移动模架不受河流、道路影响，安全稳定性高。
产品定制服务
customization
产品安装服务
install
7*24小时服务
After sales
产品描述 introduction
移动模架（造桥机）是现浇梁柱架桥工艺的专用工程设备之一。该设备自带模板，利用承台或墩柱作为支撑，对桥梁进行现场浇筑的施工机械。移动模架主要由支腿机构、支承桁梁、内外模板、主梁提升机构等组成。可完成有移动支架到浇筑成型等一系列施工。
移动模架分为上承式移动模架和下行式移动模架.

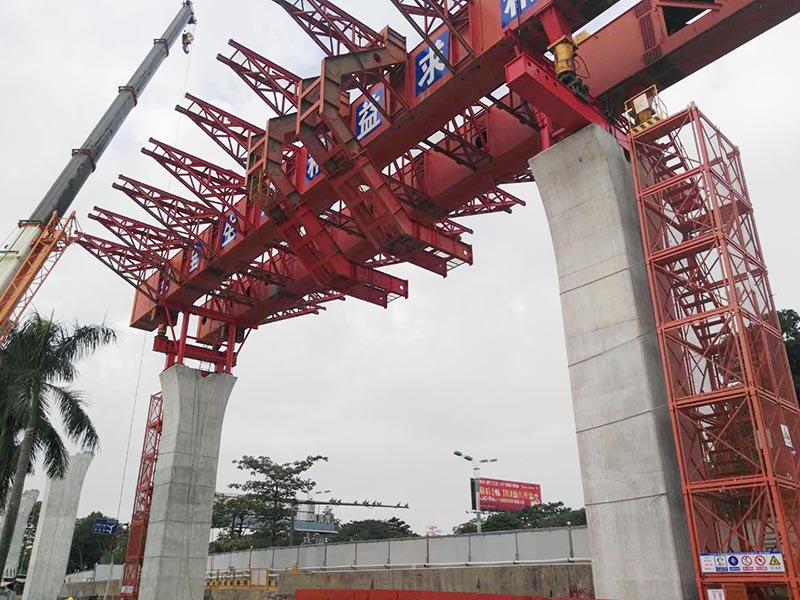

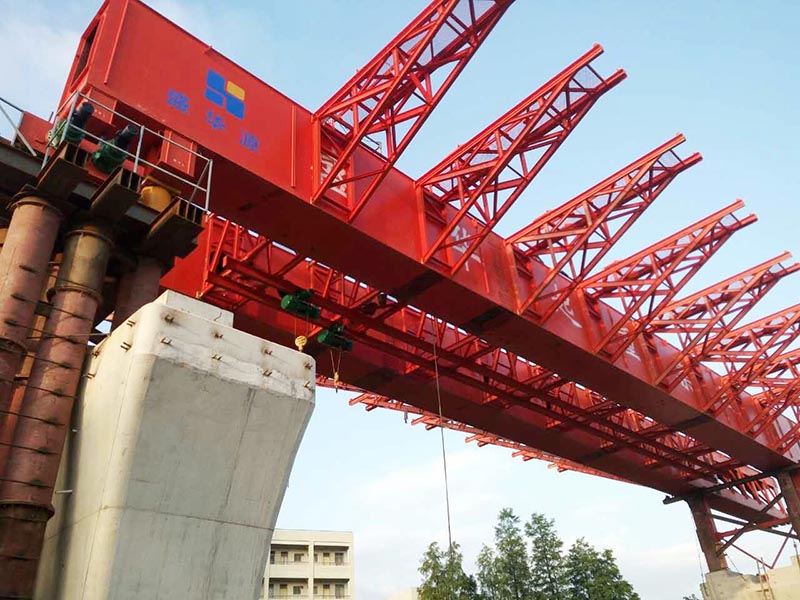

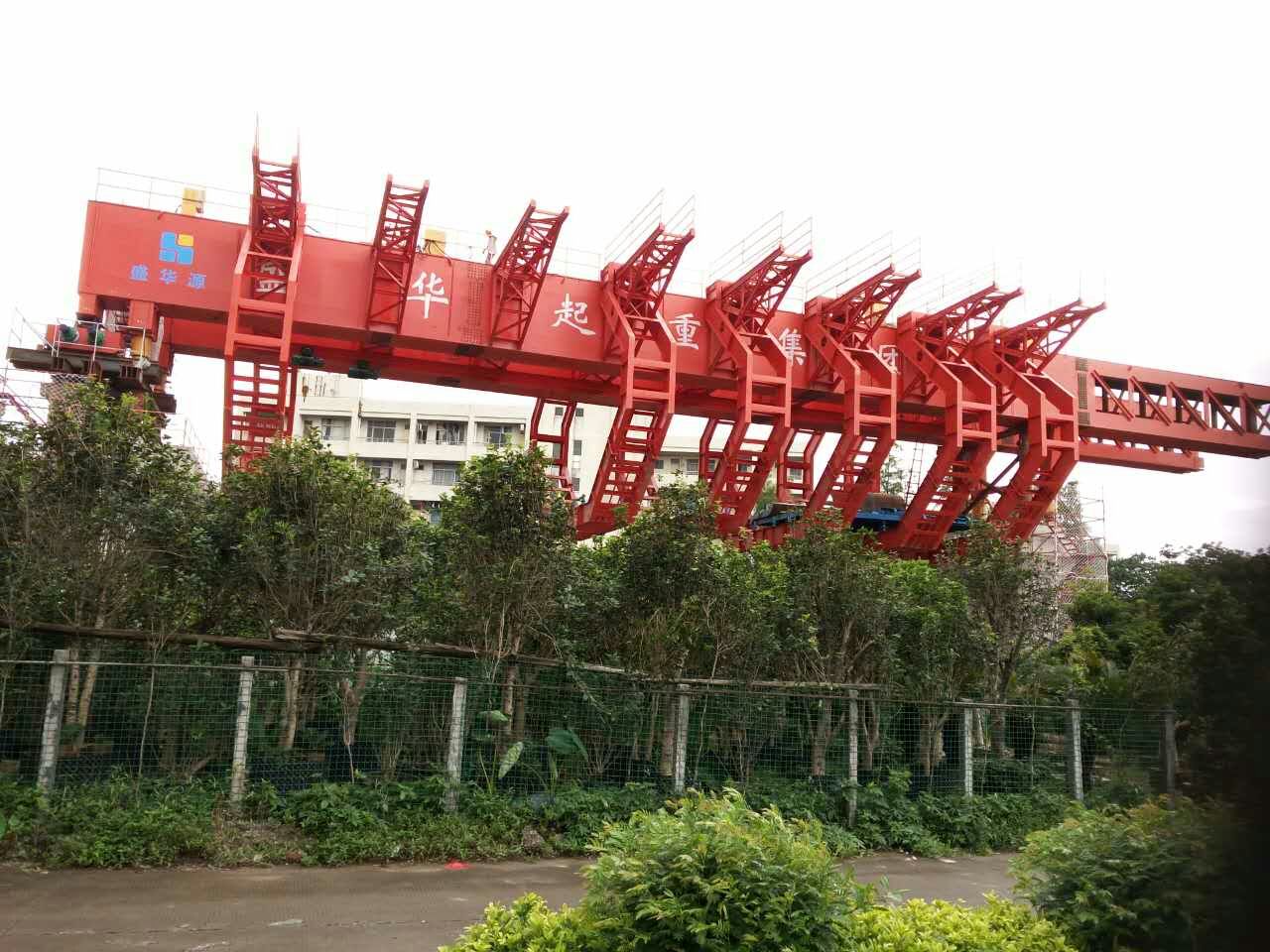

上承式移动模架主要由主梁系统、悬挂系统、横移机构及锁定机构、模板系统、后走形机构、支承系统、电气液压系统及辅助设施等部分组成。主梁位于桥面上，支承点即支腿位于桥面或墩顶上，通过后走形机构可实现自动走形。模板系统及梁体荷载通过悬挂系统传递到主梁上，纵移过孔时通过横移开启悬挂系统和外模系统或横移打开底模系统或旋转张开底模系统以避开桥墩。
该类模架的优点在于：
1. 移动模架占用桥下净空小，对低矮桥墩具有很强的适应性；
2. 因支承点即支腿位于桥面或墩顶上，与墩周不发生关系，对空心桥墩可不作处理，水中桥墩或桥墩形状与尺寸变化亦无妨碍；
3. 支承支腿可自行向前倒装，能实现自动走形，纵移过跨平稳快捷；
4. 由于主梁位于桥面上，模架可直接通过连续梁；
5. 拆除外模系统后模架主体可通过隧道，短距离转场较为方便。
下行式移动模架的承重主两系统位于桥面下方，外模系统支承载两侧承重主梁上，主梁系统通过支撑托架直接支撑在承台上，或通过在墩身上预留安装孔安装支撑托架支撑；支腿设置横移位油缸，便于调整主框架位置，以保证梁位的准确，且便于曲线过孔作业；过孔时外模系统横向开启以避开桥墩；外模系统随主梁系统一起过孔，支撑托架可自行向前倒装；占用桥下净空稍大；通过采取相应措施亦对低矮桥墩具有较强的适应性。
下行式移动模架主要组成有支撑托架、推进小车、主梁、前鼻梁、后鼻梁、横梁、外模及内模系统组成。下行式移动模架不受河流、道路影响，安全稳定性高。
